Tubazioni per Impianti

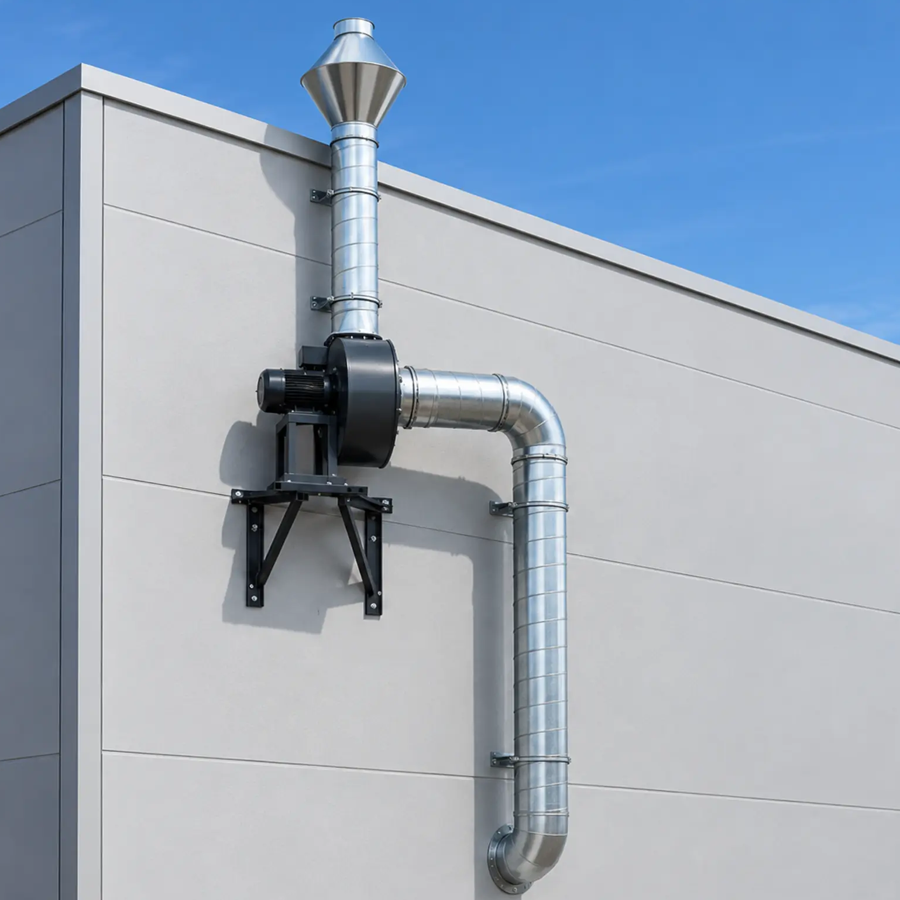

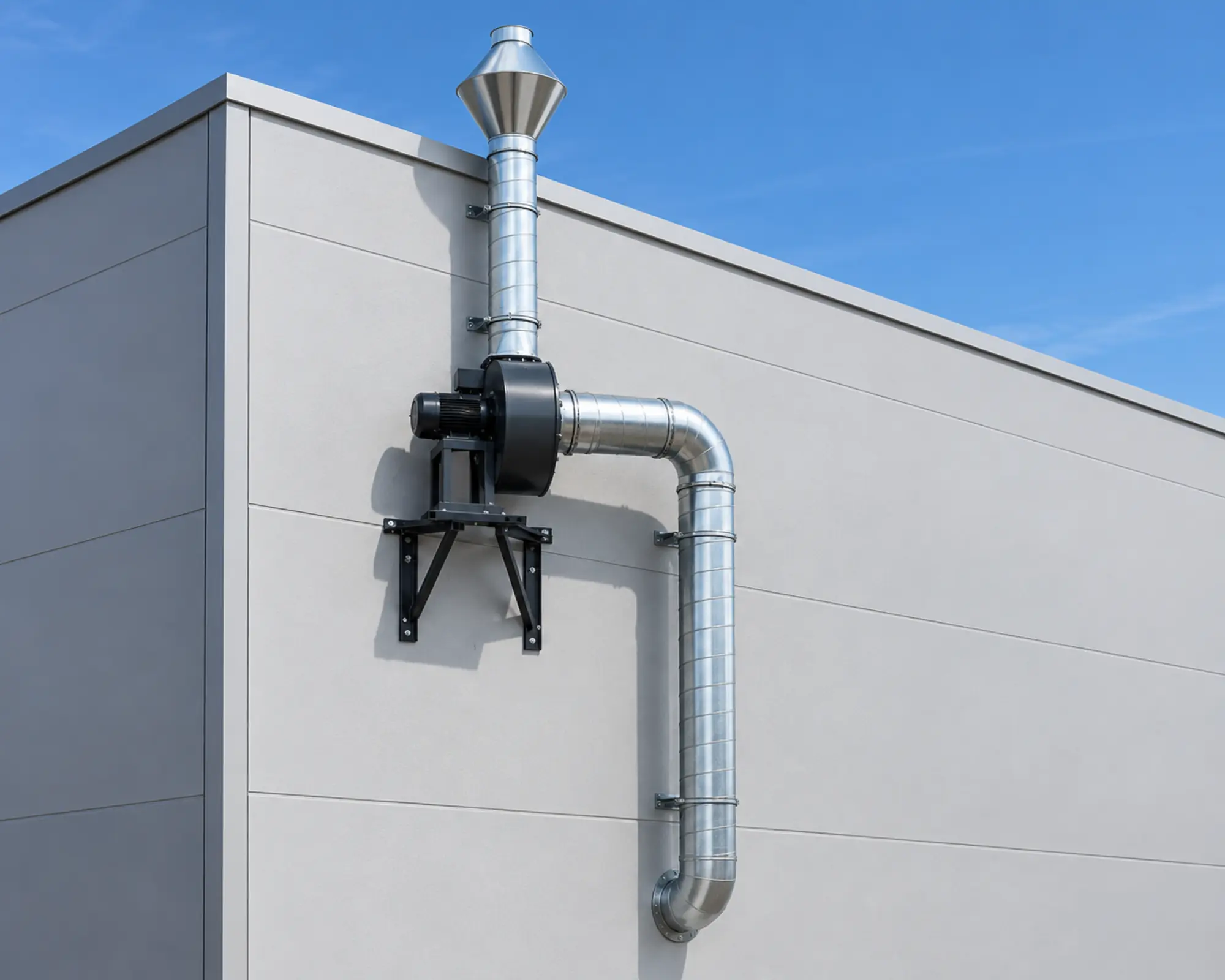

Le tubazioni per impianti costituiscono la rete attraverso cui vengono convogliati i gas prelevati nelle postazioni di lavoro. Collegano arrotolatori, sistemi scorrevoli, sistemi a pavimento e altri dispositivi di captazione all’aspiratore, completando il percorso verso il punto di espulsione previsto dal progetto.

I diversi componenti permettono di costruire il tracciato della rete. Le tubazioni formano i tratti di collegamento, le curve consentono i cambi di direzione e le deviazioni raccordano le diramazioni delle postazioni alla linea principale. Collari e accessori di montaggio completano le giunzioni o il sostegno delle condotte, secondo la funzione del componente.

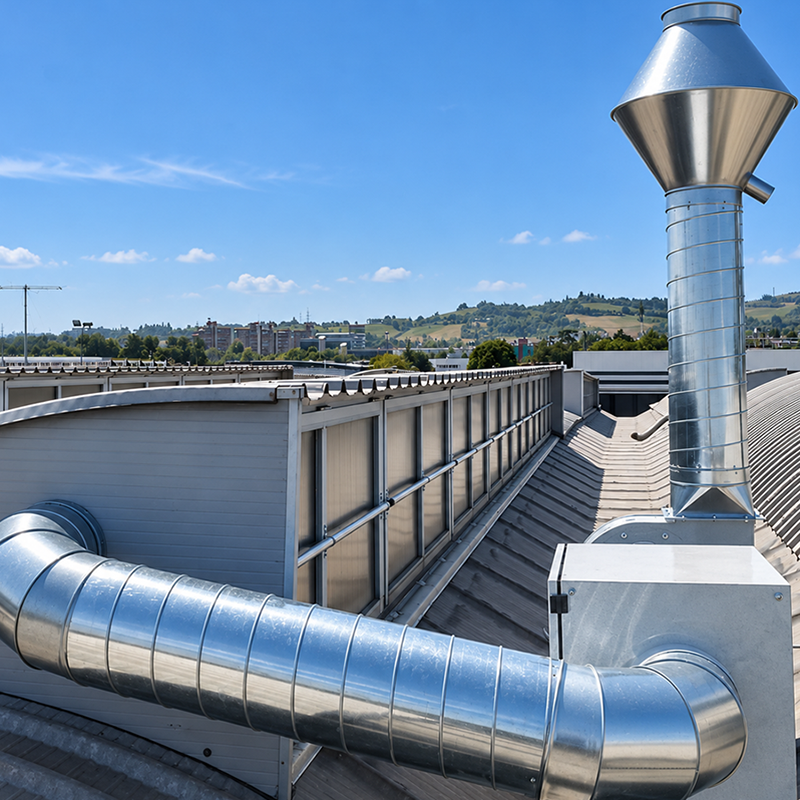

Il flusso d’aria generato dall’aspiratore attraversa l’intero circuito. Diametri, percorso e qualità dei collegamenti influenzano le perdite di carico e la portata disponibile nei punti di captazione: per questo, la rete deve essere progettata insieme ai prodotti che serve.

La scelta dei componenti parte dalla disposizione dell’officina, dal numero di postazioni e dai sistemi di aspirazione da collegare. Il percorso deve tenere conto degli ingombri dell’edificio, delle attrezzature presenti e degli spazi necessari per installazione, ispezione e manutenzione.

I diametri delle tubazioni devono essere dimensionati in funzione delle portate previste nei diversi tratti della rete e dell’utilizzo contemporaneo delle postazioni. Lunghezza delle condotte, curve e deviazioni introducono resistenze al passaggio dell’aria, da considerare nella selezione dell’aspiratore. Un percorso diretto, con cambi di direzione limitati alle necessità del progetto, aiuta a contenere le perdite di carico.

Occorre inoltre verificare la compatibilità dei materiali e delle giunzioni con temperatura e caratteristiche dei gas convogliati. Collari e supporti devono essere selezionati in base alla loro funzione, alle dimensioni delle condotte e ai carichi previsti. La compatibilità tra tutti i componenti è essenziale per realizzare una rete stabile e con collegamenti adeguati.

La manutenzione della rete di aspirazione deve comprendere il controllo delle tubazioni, delle giunzioni, delle deviazioni e dei sistemi di sostegno. Collegamenti allentati, deformazioni o deterioramenti possono compromettere la tenuta del circuito e la stabilità delle condotte.

È necessario verificare l’eventuale presenza di ostruzioni o accumuli nei punti accessibili e mantenere disponibili gli accessi previsti per le ispezioni. Nei tratti in depressione, infiltrazioni d’aria attraverso giunzioni non integre possono ridurre la portata utile alle postazioni; nei tratti in pressione, difetti di tenuta possono causare fuoriuscite dei gas convogliati.

Le verifiche devono seguire il piano di manutenzione dell’impianto e le istruzioni dei componenti installati. Gli interventi vanno eseguiti da personale qualificato, con l’impianto messo in sicurezza. Dopo modifiche o riparazioni, occorre controllare i collegamenti e verificare che le prestazioni di aspirazione siano adeguate nelle postazioni servite.

Le tubazioni per impianti trovano applicazione nelle officine di autoriparazione, nelle concessionarie, nei centri di revisione e nelle strutture dedicate alla manutenzione delle flotte. Consentono di collegare una singola postazione oppure di realizzare una rete centralizzata per più punti di captazione.

Tubazioni, curve e deviazioni permettono di adattare il circuito alla disposizione di arrotolatori, canaline fisse con elementi scorrevoli e sistemi di aspirazione a pavimento. Il tracciato viene definito in funzione dell’edificio, dei prodotti installati e della posizione dell’aspiratore e del punto di espulsione.

Nelle officine per veicoli commerciali e industriali, il dimensionamento deve considerare le portate e le condizioni termiche richieste dalle lavorazioni. In caso di ampliamento dell’officina, l’aggiunta di nuove diramazioni richiede una verifica della capacità della rete esistente e dell’aspiratore.
