Impianto autonomo di aspirazione gas di scarico per prove opacimetriche e di potenza

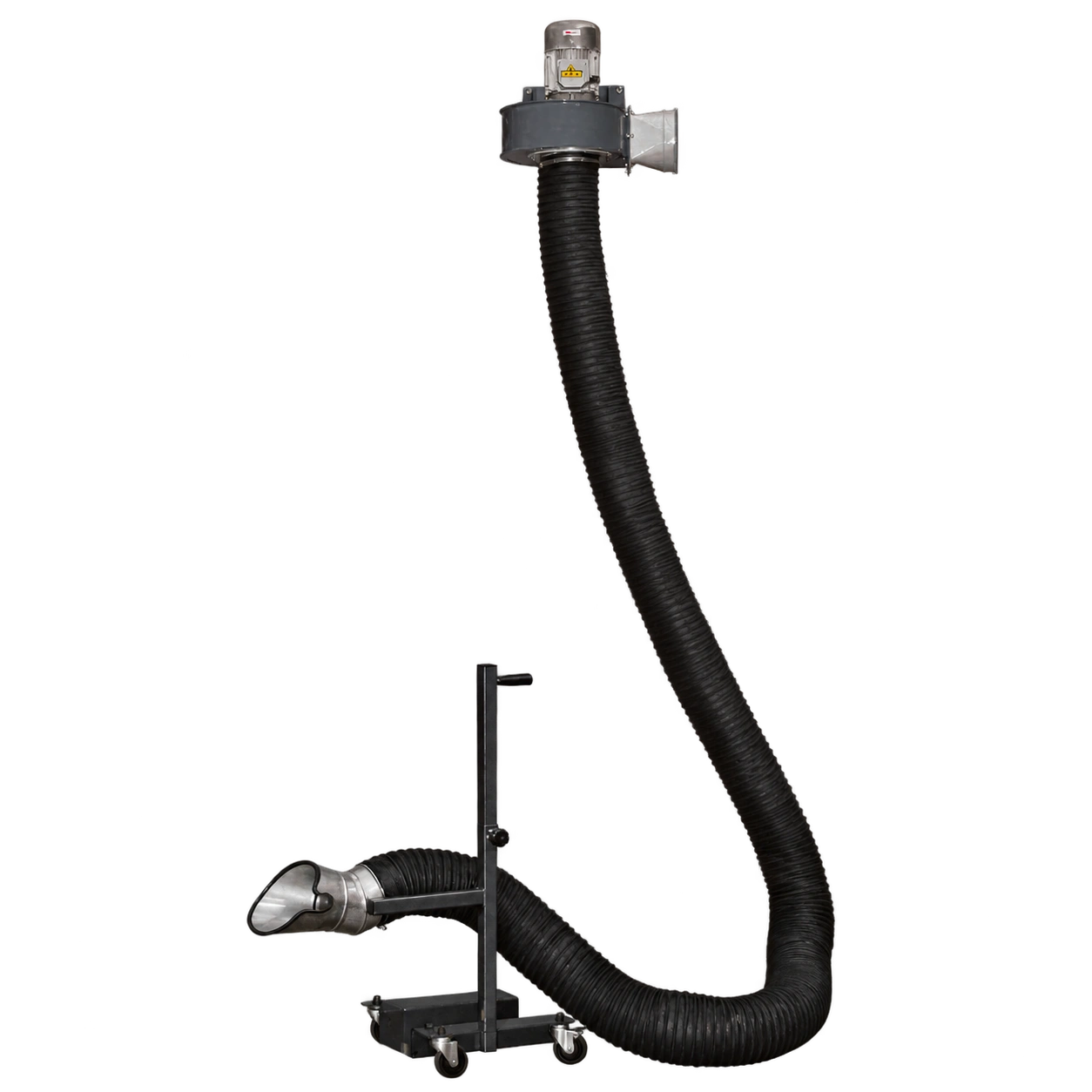

AU-II è un impianto autonomo di aspirazione gas di scarico per postazioni di prova opacimetrica e di potenza. Le configurazioni ECO, PRO, FAP e DYNO associano aspiratore, tubo e terminale di captazione secondo la specifica dotazione.
Configurazioni aspiranti dedicate al tipo di prova
La famiglia AU-II riunisce quattro allestimenti che si distinguono per diametro del flessibile, gruppo aspirante, portata e riferimento termico del tubo. La selezione deve mantenere l’abbinamento dei componenti previsto per ECO, PRO, FAP o DYNO. Tutte le varianti riportate impiegano una tubazione di lunghezza 5 m; DYNO è associata alla bocchetta BOT-600-CAR.

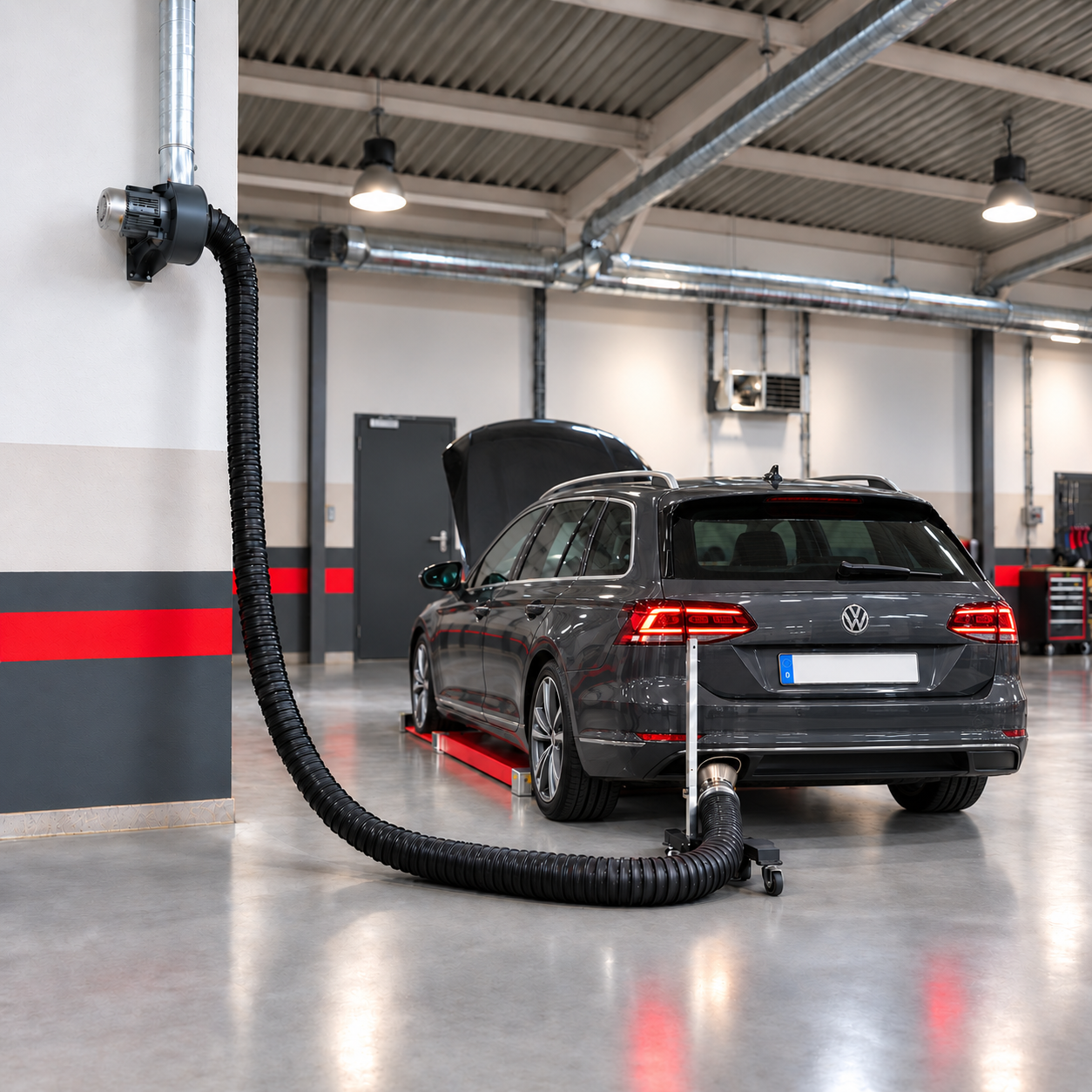

Impianto adatto per l’aspirazione macchine di piccola cilindrata
Motoveicoli
Veicoli piccola cilindrata
Veicoli grande cilindrata
ECO impiega tubo Ø 100 mm, aspiratore AL100 da 0,75 kW e portata riportata di 650 m³/h. PRO e FAP impiegano Ø 150 mm, AL150 da 1,1 kW e 1400 m³/h; il riferimento termico del tubo è rispettivamente 200 e 400 °C. DYNO utilizza Ø 200 mm, AL300 da 2,2 kW e 2500 m³/h, con riferimento termico del tubo di 1000 °C. ECO riporta 200 °C per la tubazione.
Bocchetta in acciaio inox montata su carrello con ingresso sonda C.O. e doppia asta di regolazione.

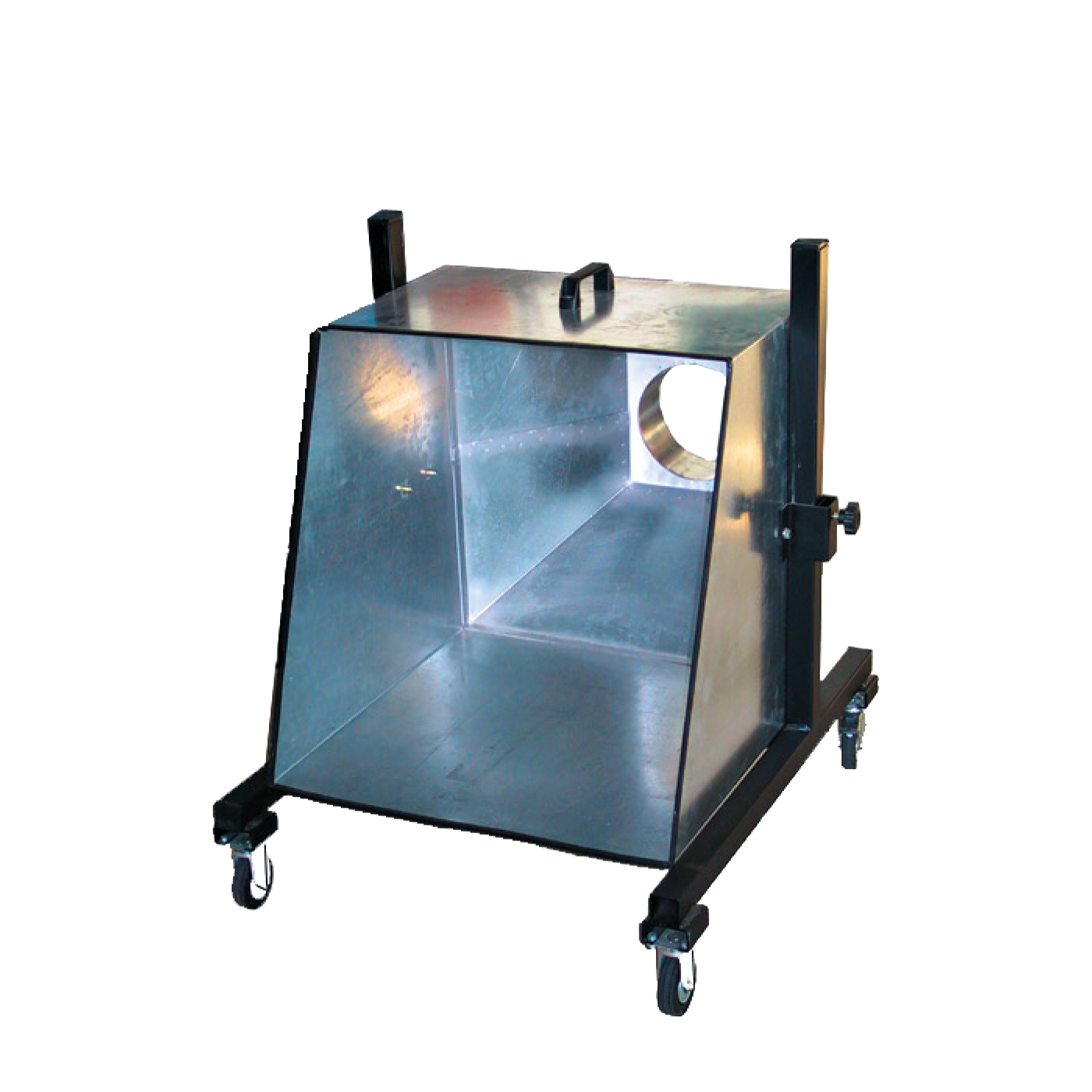

Bocchetta carrellata in metallo prova potenza di veicoli industriali.
