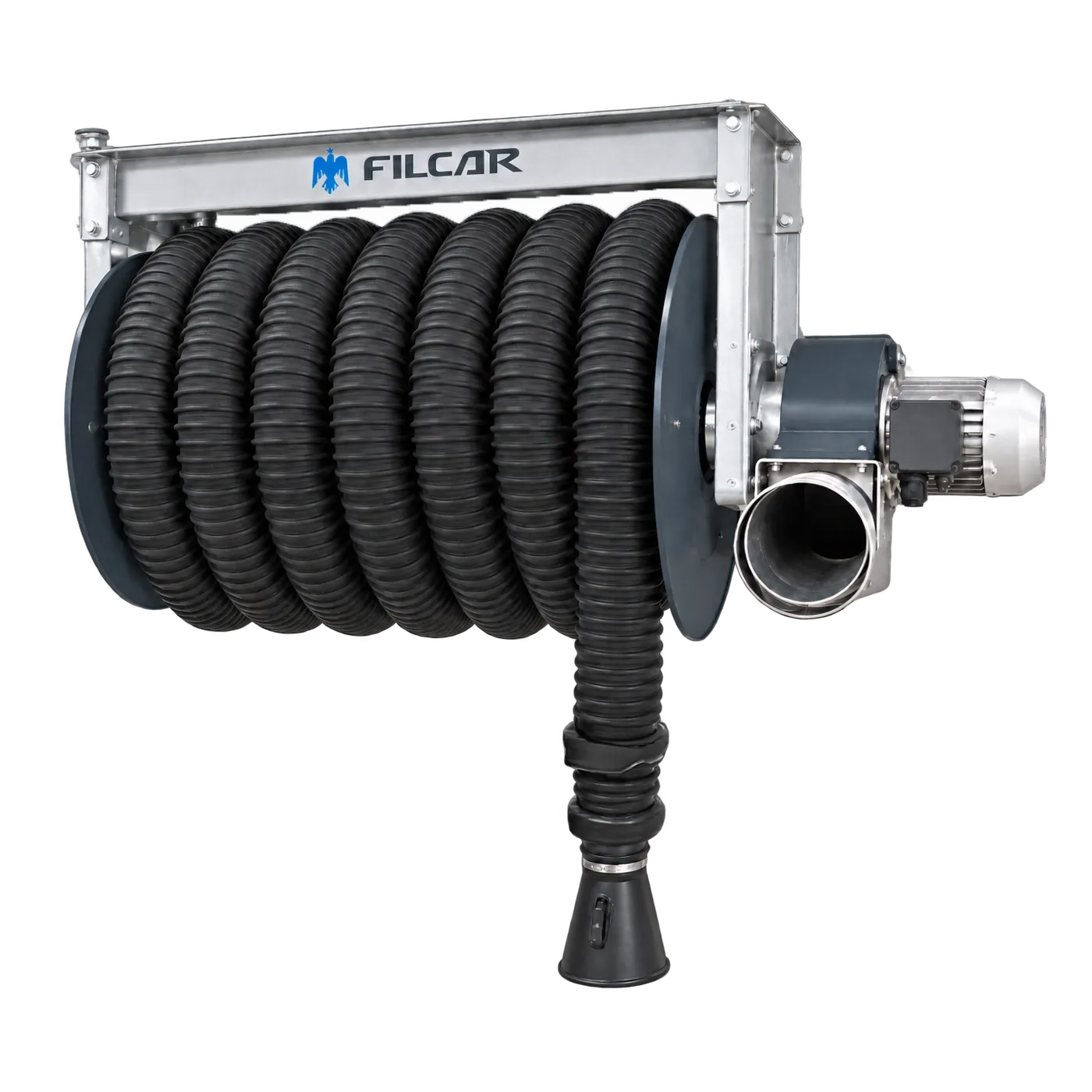

Arrotolatore automatico completo di elettroaspiratore
DRWA gestisce elettricamente la salita e la discesa del tubo di aspirazione gas di scarico, con finecorsa elettronico e alimentazione a 230 V monofase. È predisposto per il collegamento dell’interruttore salita/discesa. L’elettroaspiratore è accoppiato all’arrotolatore.
Azionamento del tubo e controllo dell’aspirazione
L’arrotolatore DRWA è installabile a parete o a soffitto. L’azionamento elettrico movimenta il flessibile e il finecorsa elettronico ne controlla il limite di corsa. Il quadro DRWA-QE permette di integrare la partenza automatica dell’elettroaspiratore accoppiato. L’azionamento del tubo e la gestione del ventilatore devono essere configurati con i relativi comandi.
Aspirazione Gas di scarico con arrotolatore automatico DRWA
Azionando l’interruttore a muro, il tubo scende all’altezza desiderata, pronto per il collegamento allo scarico.
Con un semplice comando dall’interruttore a muro, il tubo si riavvolge sull’arrotolatore, liberando lo spazio di lavoro.
Motoveicoli
Veicoli piccola cilindrata
Veicoli grande cilindrata
Autobus e autosnodati
Veicoli Autoarticolati
Macchine movimento terra

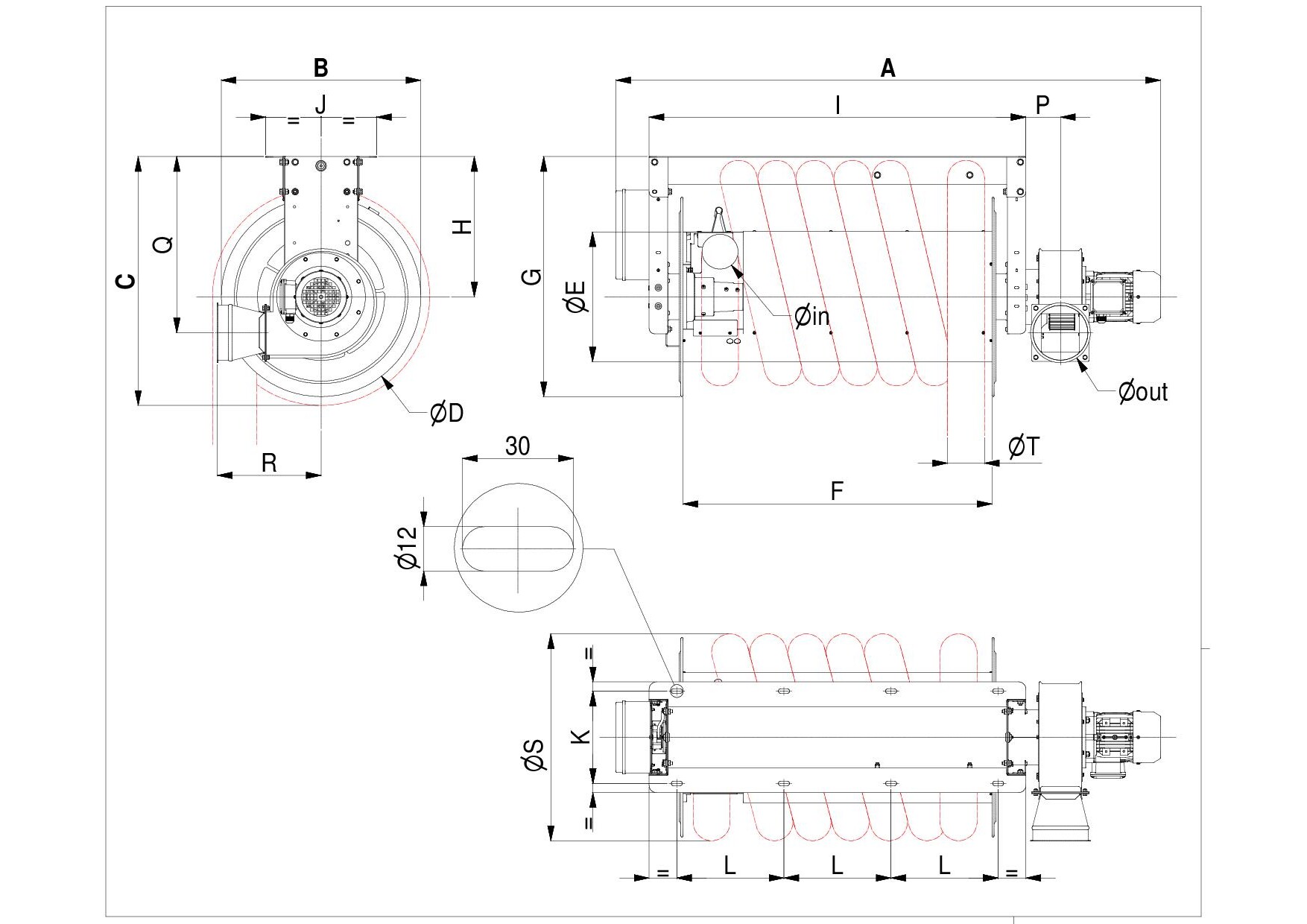

I modelli DRWA comprendono tubazioni Ø 75, 100, 125 e 150 mm con lunghezze da 7,5 a 20 m, esclusivamente negli abbinamenti previsti per ciascun diametro. Gli allestimenti SB sono senza bocchetta; i COMP comprendono il terminale BGT o BG indicato in tabella. Le potenze dell’aspiratore, da 0,37 a 1,1 kW secondo variante, sono distinte dalla potenza necessaria alla movimentazione.
Mod
Quadro comandi per la Salita/Discesa del tubo flessibile
Microinterruttore per partenza e arresto automatico dell’elettroaspiratore

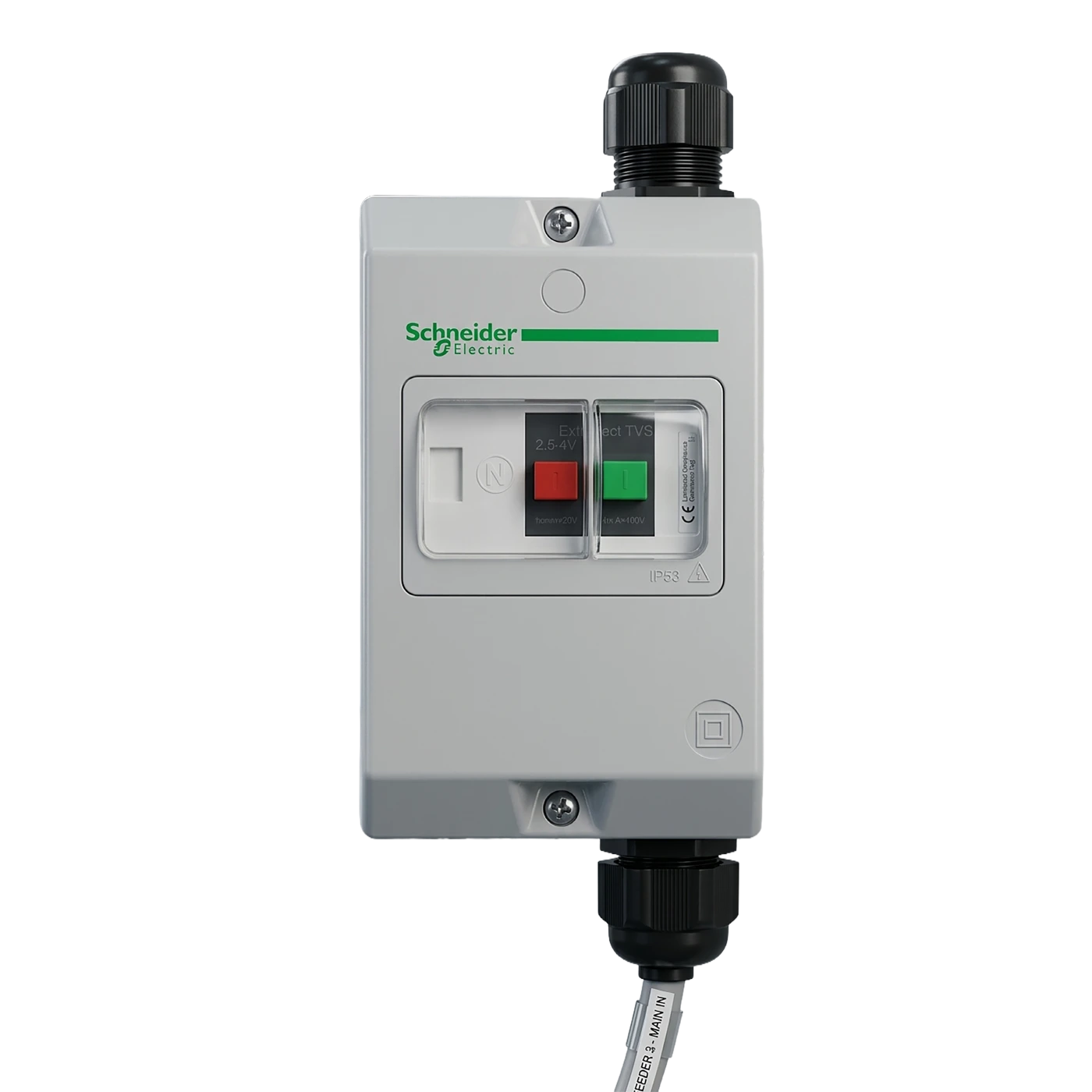

Interruttore semplice per Start/Stop aspiratore comprensivo di protezione termica

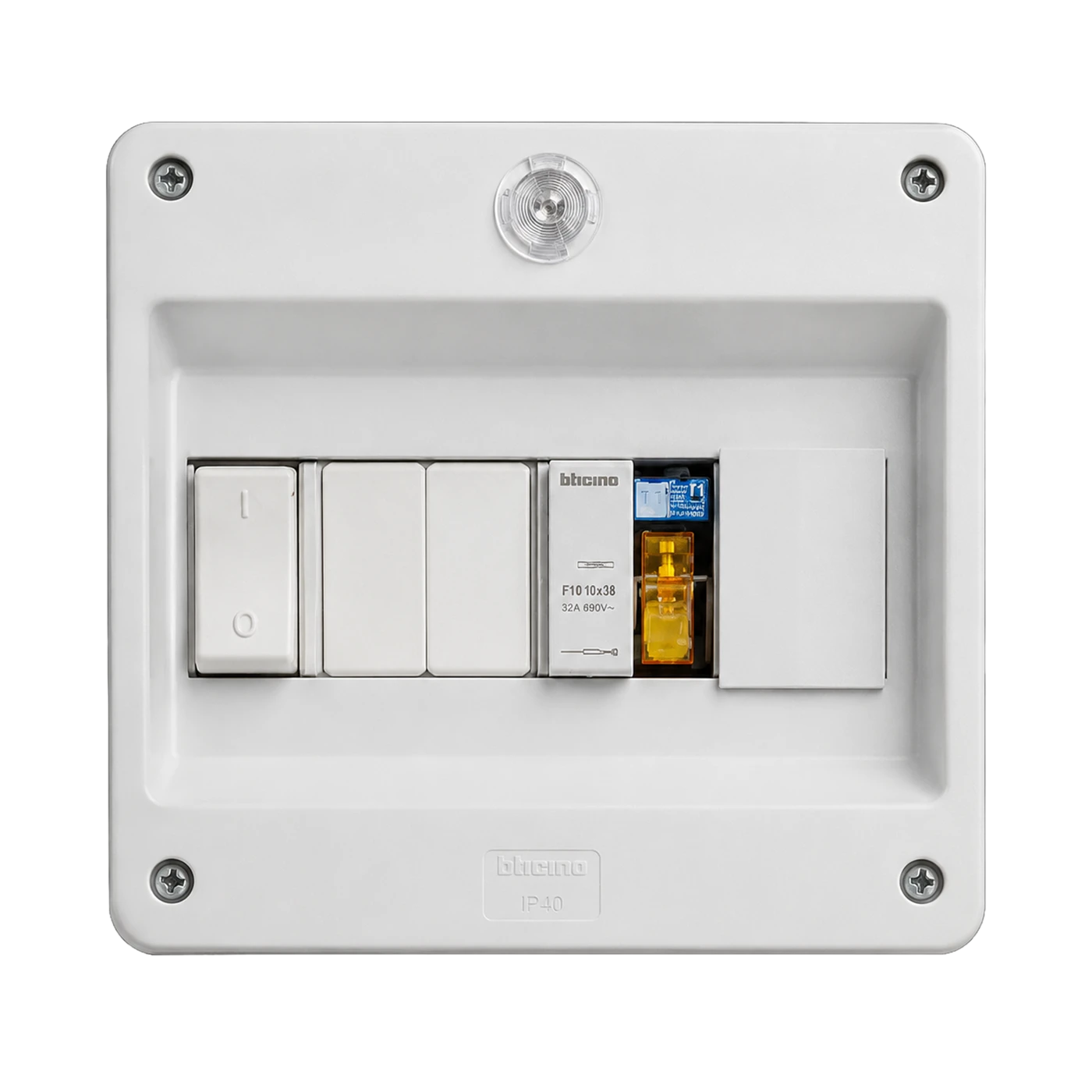

Quadro elettrico per DRWA con interruttore Salita/Discesa, fusibili di protezione per
elettroaspiratore, dotato di partenza automatica, cavo (1,5 mt) e spina (Shuko 2P+T 220V monofase)
