Pozzetto con innesto a curva per tubo soprapavimento

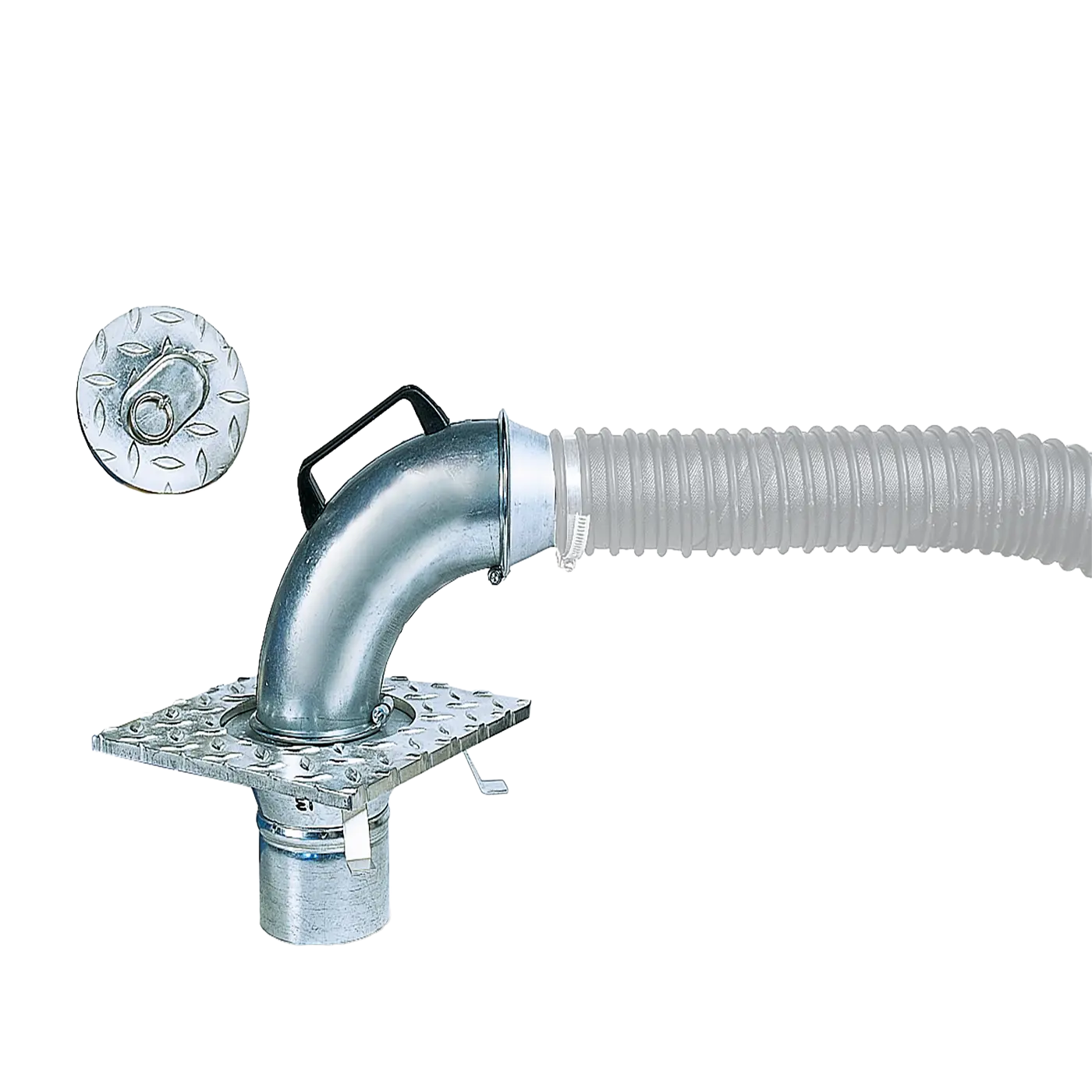

PZ è un pozzetto in lamiera d’acciaio zincata con innesto a curva per il collegamento di tubazioni flessibili utilizzate sopra il pavimento. Costituisce il punto di connessione alla rete di aspirazione gas di scarico della postazione.
Base a pavimento e curva di collegamento del flessibile
Il sistema PZ integra nel pavimento il punto di collegamento all’impianto aspirante. La tubazione viene connessa alla curva e utilizzata sopra il piano di calpestio per raggiungere il punto di captazione. Base e curva sono elementi da selezionare in funzione del diametro richiesto: questa configurazione è distinta dal sistema PZS con tubo a scomparsa.

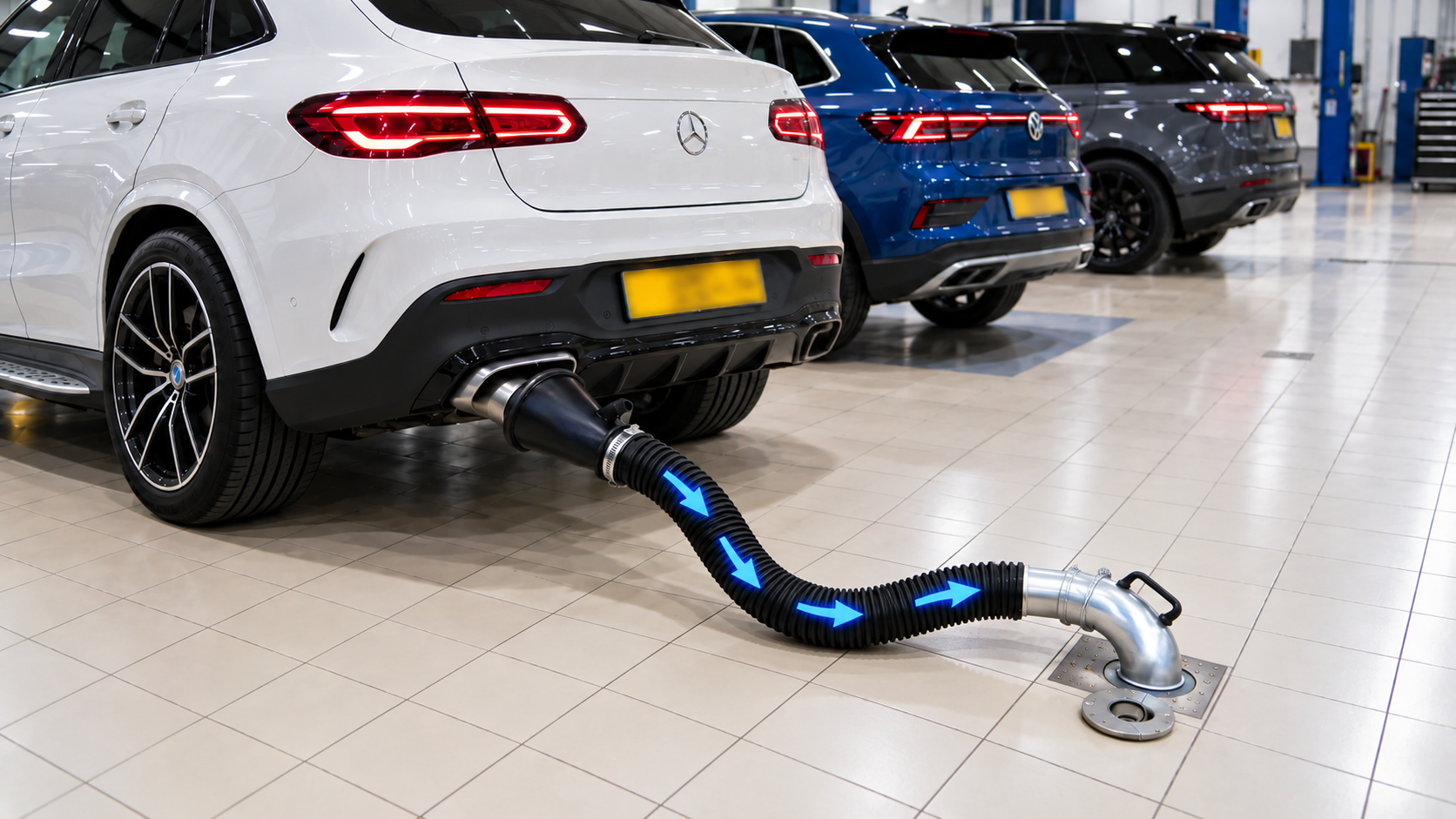

L’aspiratore genera una depressione che richiama i gas di scarico dalla marmitta, attraverso la bocchetta e il tubo flessibile. Seguendo la direzione delle frecce blu, i gas attraversano la curva d’innesto e il pozzetto PZ a pavimento, per poi essere convogliati nelle tubazioni sottopavimento ed espulsi all’esterno dell’officina.

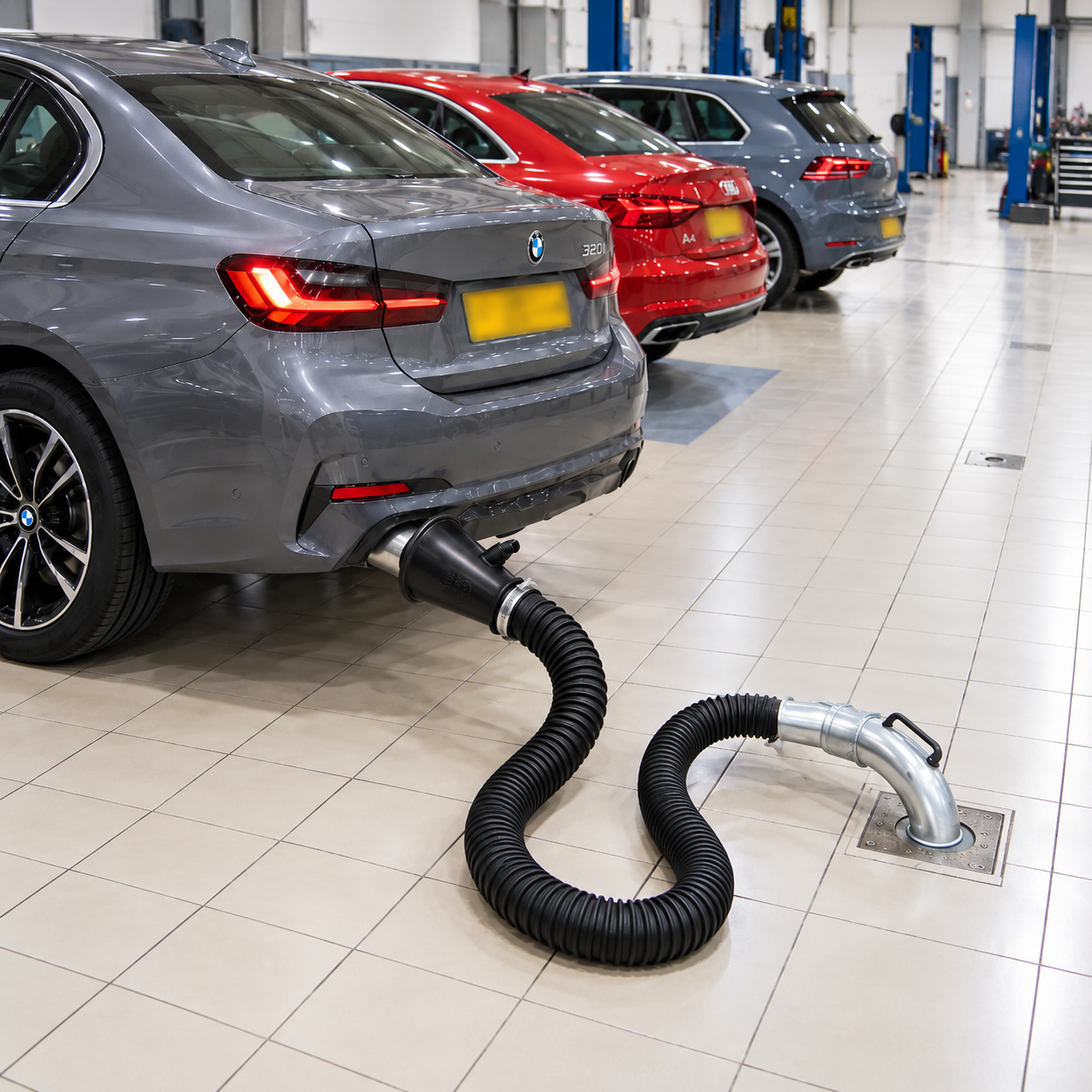

Pozzetto a pavimento con curva d’innesto e tubo flessibile collegato alla marmitta dell’auto, per l’aspirazione dei gas di scarico in officina.

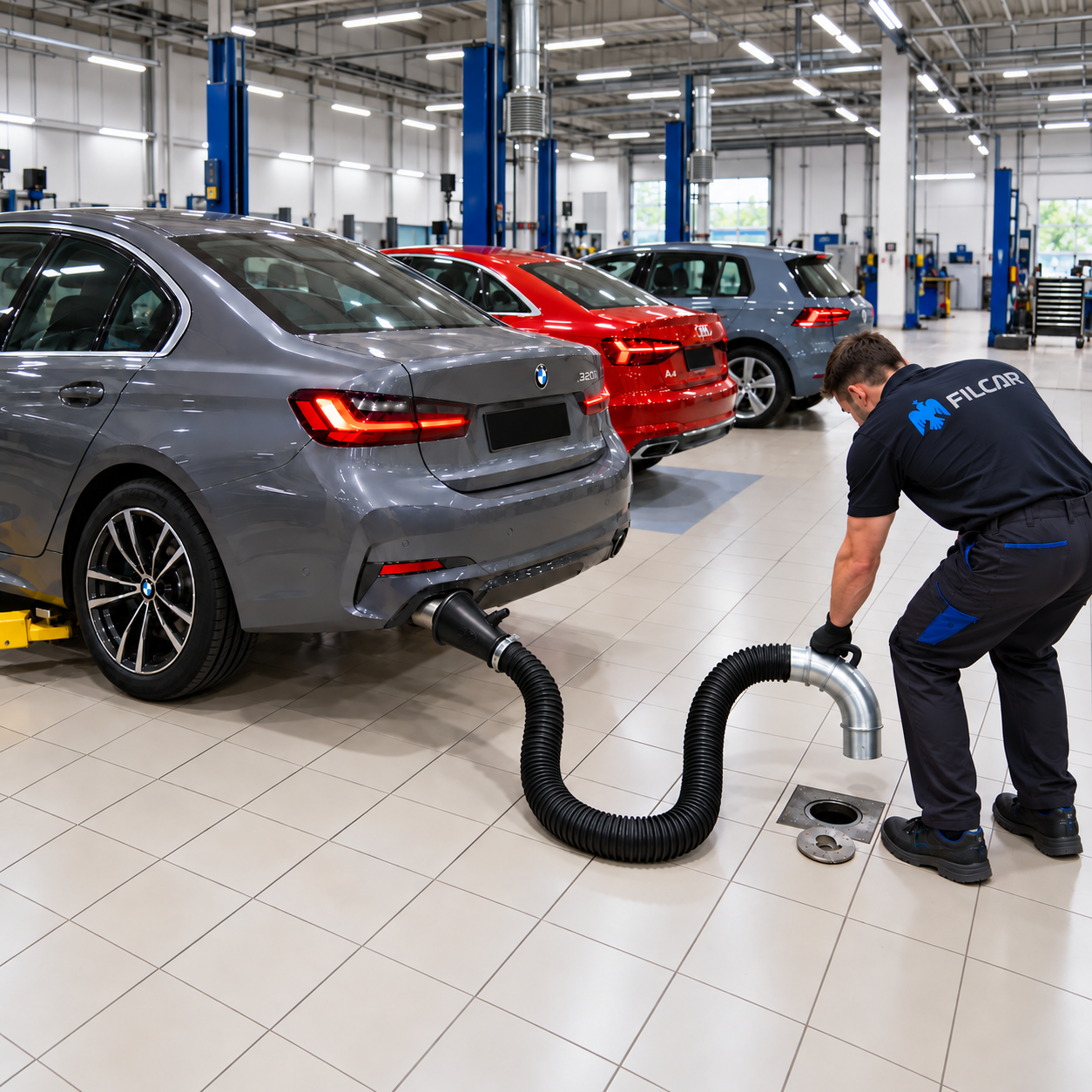

Operatore durante l’inserimento della curva d’innesto nel pozzetto PZ a pavimento, con tubo flessibile collegato allo scarico dell’auto per l’aspirazione dei gas di scarico in officina.
Motoveicoli
Veicoli piccola cilindrata
Veicoli grande cilindrata
Autobus e autosnodati
Veicoli Autoarticolati
Le basi sono identificate dai codici PZ-75/100 BASE, PZ-125 BASE e PZ-150 BASE. Le curve riportate prevedono collegamenti Ø 75, 100, 125 e 150 mm, con quota Ø B pari a 149 mm. La geometria della base e le quote di innesto sono indicate nelle tabelle e nel disegno; la dotazione deve rispettare l’abbinamento fra base, curva e tubazione.
Mod BASE
